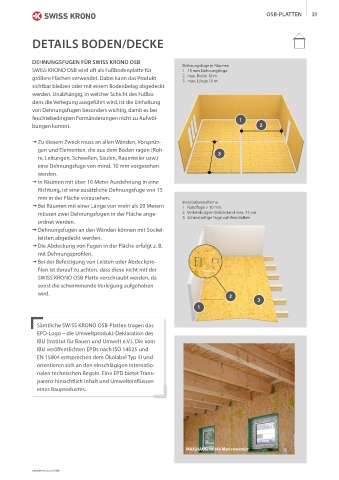

Page 31 - Holzbau Roggemann Niemberg

OSB-PLATTEN 31

DETAILS BODEN/DECKE

DEHNUNGSFUGEN FÜR SWISS KRONO OSB
Dehnungsfuge in Räumen
SWISS KRONO OSB wird oft als Fußbodenplatte für 1 15 mm Dehnungsfuge
größere Flächen verwendet. Dabei kann das Produkt 2 max. Breite 10 m
3 max. Länge 10 m
sichtbar bleiben oder mit einem Bodenbelag abgedeckt
werden. Unabhängig, in welcher Schicht des Fußbo-
dens die Verlegung ausgeführt wird, ist die Einhaltung
von Dehnungsfugen besonders wichtig, damit es bei
feuchtebedingten Formänderungen nicht zu Aufwöl- 1
bungen kommt. 2

t Zu diesem Zweck muss an allen Wänden, Vorsprün-
gen und Elementen, die aus dem Boden ragen (Roh- 3 2 3
re, Leitungen, Schwellen, Säulen, Raumteiler usw.) 1
eine Dehnungsfuge von mind. 10 mm vorgesehen
werden.
t In Räumen mit über 10 Meter Ausdehnung in eine
Richtung, ist eine zusätzliche Dehnungsfuge von 15
mm in der Fläche vorzusehen.
Installationsschema
t Bei Räumen mit einer Länge von mehr als 20 Metern 1 Randfuge > 10 mm
müssen zwei Dehnungsfugen in der Fläche ange- 2 Verbindungsmittelabstand max. 15 cm
3 Schmalseitige Fuge auf dem Balken
ordnet werden.
t Dehnungsfugen an den Wänden können mit Sockel-
leisten abgedeckt werden.
t Die Abdeckung von Fugen in der Fläche erfolgt z. B.
mit Dehnungsprofilen.
t Bei der Befestigung von Leisten oder Abdeckpro-
1
filen ist darauf zu achten, dass diese nicht mit der
2
SWISS KRONO OSB Platte verschraubt werden, da
sonst die schwimmende Verlegung aufgehoben
wird. 2
3 3
1

Sämtliche SWISS KRONO OSB-Platten tragen das
EPD-Logo – die Umweltprodukt-Deklaration des
IBU (Institut für Bauen und Umwelt e.V.). Die vom
IBU veröffentlichten EPDs nach ISO 14025 und
EN 15804 entspre chen dem Ökolabel Typ III und
orientieren sich an den einschlägigen internatio-
nalen technischen Regeln. Eine EPD bietet Trans-
parenz hinsichtlich Inhalt und Umwelteinflüssen
eines Bauproduktes.
