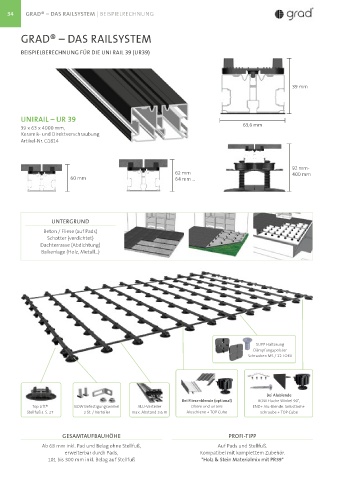

34 GRAD® – DAS RAILSYSTEM | BEISPIELRECHNUNG
GRAD® – DAS RAILSYSTEM
BEISPIELBERECHNUNG FÜR DIE UNI RAIL 39 (UR39)
39 mm
UNIRAIL – UR 39
39 x 63 x 4000 mm, 63,6 mm
Keramik- und Direktverschraubung
Artikel-Nr. G1814
92 mm-
62 mm 400 mm
60 mm 64 mm ...
UNTERGRUND
Beton / Fliese (auf Pads)
Schotter (verdichtet)
Dachterrasse (Abdichtung)
Balkenlage (Holz, Metall...)
SUPP Halterung
Dämpfungspolster
Schrauben M5 / 12 TORX
Bei Alublende
Bei Fliesenblende (optional) BOW Flache Winkel 90°,
Top Lift® BOW Befestigungswinkel ALU-Verteiler Obere und untere END+ Alu-Blende. Selbstbohr-
Stellfuß s. S. 27 2 St. / Verteiler max. Abstand 3,6 m Aluschiene + TOP Cube schraube + TOP Cube
GESAMTAUFBAUHÖHE PROFI-TIPP
Ab 68 mm inkl. Pad und Belag ohne Stellfuß, Auf Pads und Stellfuß.
erweiterbar durch Pads, Kompatibel mit komplettem Zubehör.
101 bis 300 mm inkl. Belag auf Stellfuß *Holz & Stein Materialmix mit PR39*
