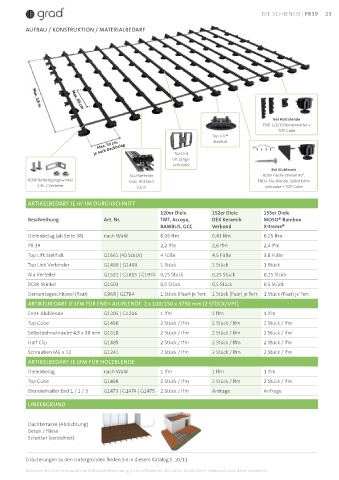

DIE SCHIENEN | PR39 23

AUFBAU / KONSTRUKTION / MATERIALBEDARF

Bei Holzblende
END 1/2/3 Blendenhalter +
TOP Cube
Top Lift®
Max. 50 cm,
Stellfuß
je nach Deckbelag Top Link
UK Längs-
verbinder
Bei Alublende
ALU-Verteiler BOW Flache Winkel 90°,
BOW Befestigungswinkel max. Abstand END+ Alu-Blende. Selbstbohr-
2 St. / Verteiler 3,6 m schraube + TOP Cube

ARTIKELBEDARF JE m² IM DURCHSCHNITT
120er Diele 152er Diele 155er Diele
Beschreibung Art. Nr. TMT, Accoya, DEX Keramik- MOSO® Bamboo
BAMBUS, GCC Verbund X-treme®
Dielenbelag (ab Seite 38) nach Wahl 8,06 lfm 6,43 lfm 6,25 lfm
PR 39 2,2 lfm 2,6 lfm 2,4 lfm
Top Lift Stellfuß G1661 (40 Stück) 4 Füße 4,5 Füße 3,8 Füße
Top Link Verbinder G1488 | G1489 1 Stück 1 Stück 1 Stück

Alu Verteiler G1522 | G1815 | G1974 0,25 Stück 0,25 Stück 0,25 Stück
BOW Winkel G1503 0,5 Stück 0,5 Stück 0,5 Stück
Demontageschlüssel (Paar) G968 | G1784 1 Stück (Paar) je Terr. 1 Stück (Paar) je Terr. 1 Stück (Paar) je Terr.
ARTIKELBEDARF JE LFM FÜR END+ ALUBLENDE 2 x 100/150 x 3750 mm (2 STÜCK/VPE)
End+ Alublende G1205 | G1206 1 lfm 1 lfm 1 lfm
Top Cube G1498 2 Stück / lfm 2 Stück / lfm 2 Stück / lfm
Selbstbohrschraube 4,8 x 38 mm G1518 2 Stück / lfm 2 Stück / lfm 2 Stück / lfm
Half Clip G1485 2 Stück / lfm 2 Stück / lfm 2 Stück / lfm
Schrauben M5 x 12 G1241 2 Stück / lfm 2 Stück / lfm 2 Stück / lfm
ARTIKELBEDARF JE LFM FÜR HOLZBLENDE

Dielenbelag nach Wahl 1 lfm 1 lfm 1 lfm
Top Cube G1498 2 Stück / lfm 2 Stück / lfm 2 Stück / lfm
Blendenhalter End 1 / 2 / 3 G1473 | G1474 | G1475 2 Stück / lfm Anfrage Anfrage

UNTERGRUND

Dachterrasse (Abdichtung)
Beton / Fliese
Schotter (verdichtet)

Erläuterungen zu den Untergründen finden Sie in diesem Katalog S. 10/11.

Durchschnittlicher Verbrauch ermittelt durch Berechnung für eine Fläche von 10 x 10 m. Tatsächlicher Verbrauch kann daher abweichen.
