16 FLAT RAIL | DIE SCHIENEN

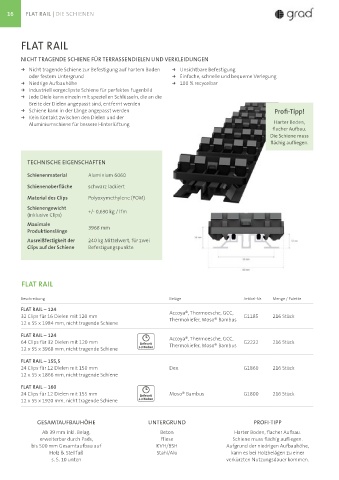

FLAT RAIL

NICHT TRAGENDE SCHIENE FÜR TERRASSENDIELEN UND VERKLEIDUNGEN

f Nicht tragende Schiene zur Befestigung auf hartem Boden f Unsichtbare Befestigung
oder festem Untergrund f Einfache, schnelle und bequeme Verlegung
f Niedrige Aufbauhöhe f 100 % recycelbar
f Industriell vorgeclipste Schiene für perfektes Fugenbild
f Jede Diele kann einzeln mit speziellen Schlüsseln, die an die
Breite der Dielen angepasst sind, entfernt werden
f Schiene kann in der Länge angepasst werden Profi-Tipp!
f Kein Kontakt zwischen den Dielen und der
Aluminiumschiene für bessere Hinterlüftung Harter Boden,
flacher Aufbau.
Die Schiene muss
flächig aufliegen.

TECHNISCHE EIGENSCHAFTEN

Schienenmaterial Aluminium 6060
Schienenoberfläche schwarz lackiert

Material des Clips Polyoxymethylene (POM)
Schienengewicht +/- 0,630 kg / lfm
(inklusive Clips)
Maximale 3968 mm
Produktionslänge
Ausreißfestigkeit der 240 kg Mittelwert, für zwei
Clips auf der Schiene Befestigungspunkte

FLAT RAIL

Beschreibung Beläge Artikel-Nr. Menge / Palette
FLAT RAIL – 124 Accoya®, Thermoesche, GCC,
32 Clips für 16 Dielen mit 120 mm Thermokiefer, Moso® Bambus G1185 216 Stück
12 x 55 x 1984 mm, nicht tragende Schiene

FLAT RAIL – 124 Accoya®, Thermoesche, GCC,
64 Clips für 32 Dielen mit 120 mm Thermokiefer, Moso® Bambus G2222 216 Stück
12 x 55 x 3968 mm, nicht tragende Schiene
FLAT RAIL – 155,5
24 Clips für 12 Dielen mit 150 mm Dex G1860 216 Stück
12 x 55 x 1866 mm, nicht tragende Schiene

FLAT RAIL – 160
24 Clips für 12 Dielen mit 155 mm Moso® Bambus G1800 216 Stück
12 x 55 x 1920 mm, nicht tragende Schiene

GESAMTAUFBAUHÖHE UNTERGRUND PROFI-TIPP
Ab 39 mm inkl. Belag, Beton Harter Boden, flacher Aufbau.
erweiterbar durch Pads, Fliese Schiene muss flächig aufliegen.
bis 500 mm Gesamtaufbau auf KVH/BSH Aufgrund der niedrigen Aufbauhöhe,
Holz & Stellfuß Stahl/Alu kann es bei Holzbelägen zu einer
s. S. 10 unten verkürzten Nutzungsdauer kommen.
