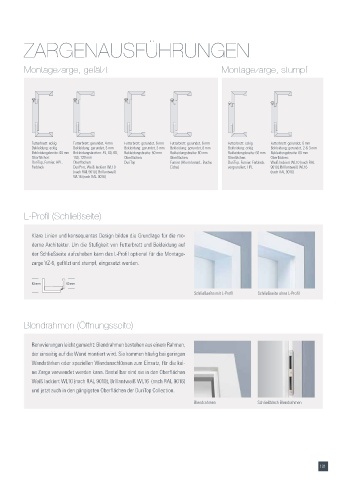

ZaRGenaUSFühRUnGen

Montagezarge, gefälzt Montagezarge, stumpf

Futterbrett: eckig Futterbrett: gerundet, 4 mm Futterbrett: gerundet, 6 mm Futterbrett: gerundet, 6 mm Futterbrett: eckig Futterbrett: gerundet, 6 mm
Bekleidung: eckig Bekleidung: gerundet, 3 mm Bekleidung: gerundet, 3 mm Bekleidung: gerundet, 6 mm Bekleidung: eckig Bekleidung: gerundet, 2 & 3 mm
Bekleidungsbreite: 60 mm Bekleidungsbreiten: 45, 60, 80, Bekleidungsbreite: 60 mm Bekleidungsbreite: 60 mm Bekleidungsbreite: 60 mm Bekleidungsbreite: 60 mm
Oberflächen: 100, 120 mm Oberflächen: Oberflächen: Oberflächen: Oberflächen:
DuriTop, Furnier, HPL, Oberflächen: DuriTop Furnier (Ahorn kanad., Buche, DuriTop, Furnier, Farblack, Weiß lackiert WL10 (nach RAL
Farblack DuriPort, Weiß lackiert WL10 Eiche) vorgrundiert, HPL 9010), Brillantweiß WL16
(nach RAL 9010), Brillantweiß (nach RAL 9016)
WL16 (nach RAL 9016)

L-Profil (Schließseite)

Klare Linien und konsequentes Design bilden die Grundlage für die mo-
derne Architektur. Um die Stufigkeit von Futterbrett und Bekleidung auf
der Schließseite aufzuheben kann das L-Profil optional für die Montage-
zarge VZ-6, gefälzt und stumpf, eingesetzt werden.

83 mm 60 mm
Schließseite mit L-Profil Schließseite ohne L-Profil

Blendrahmen (Öffnungsseite)

Renovierungen leicht gemacht: Blendrahmen bestehen aus einem Rahmen,
der einseitig auf die Wand montiert wird. Sie kommen häufig bei geringen
Wandstärken oder speziellen Wandanschlüssen zum Einsatz, für die kei-
ne Zarge verwendet werden kann. Bestellbar sind sie in den Oberflächen
Weiß lackiert WL10 (nach RAL 9010), Brillantweiß WL16 (nach RAL 9016)
und jetzt auch in den gängigsten Oberflächen der DuriTop Collection.

Blendrahmen Schließblech Blendrahmen

131
