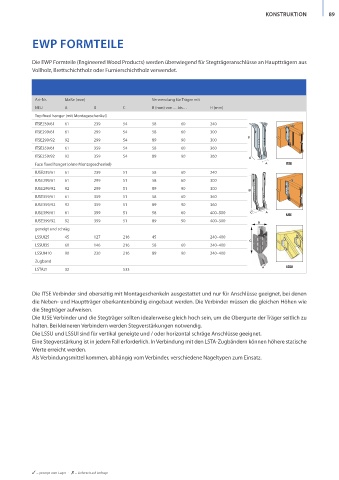

KONSTRUKTION 89
EWP FORMTEILE
Die EWP Formteile (Engineered Wood Products) werden überwiegend für Stegträgeranschlüsse an Hauptträgern aus
Vollholz, Brettschichtholz oder Furnierschichtholz verwendet.
Art-Nr. Maße (mm) Verwendung für Träger mit
NEU A B C B (mm) von… bis… H (mm)
Top fi xed hanger (mit Montageschenkel)
ITSE239/61 61 239 54 58 60 240
ITSE299/61 61 299 54 58 60 300
ITSE299/92 92 299 54 89 90 300
ITSE359/61 61 359 54 58 60 360
ITSE259/92 92 359 54 89 90 360
Face fi xed hanger (ohne Montageschenkel)
IUSE239/61 61 239 51 58 60 240
IUSE299/61 61 299 51 58 60 300
IUSE299/92 92 299 51 89 90 300
IUSE359/61 61 359 51 58 60 360
IUSE359/92 92 359 51 89 90 360
IUSE399/61 61 399 51 58 60 400–500
IUSE399/92 92 399 51 89 90 400–500
geneigt und schräg
LSSUI25 45 127 216 45 240–400
LSSUI35 60 146 216 58 60 240–400
LSSUI410 90 230 216 89 90 240–400
Zugband
LSTA21 32 533
Die ITSE Verbinder sind oberseitig mit Montageschenkeln ausgestattet und nur für Anschlüsse geeignet, bei denen
die Neben- und Hauptträger oberkantenbündig eingebaut werden. Die Verbinder müssen die gleichen Höhen wie
die Stegträger aufweisen.
Die IUSE Verbinder und die Stegträger sollten idealerweise gleich hoch sein, um die Obergurte der Träger seitlich zu
halten. Bei kleineren Verbindern werden Stegverstärkungen notwendig.
Die LSSU und LSSUI sind für vertikal geneigte und / oder horizontal schräge Anschlüsse geeignet.
Eine Stegverstärkung ist in jedem Fall erforderlich. In Verbindung mit den LSTA-Zugbändern können höhere statische
Werte erreicht werden.
Als Verbindungsmittel kommen, abhängig vom Verbinder, verschiedene Nageltypen zum Einsatz.
✓ = prompt vom Lager ✗ = Lieferzeit auf Anfrage
