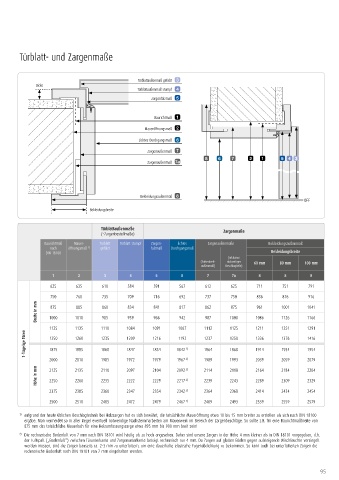

Türblatt- und Zargenmaße

Türblattaußenmaß gefälzt 3
Dicke
Türblattaußenmaß stumpf 4
Zargenfalzmaß 5

Baurichtmaß 1

Maueröffnungsmaß 2
Lichtes Durchgangsmaß 6

Zargenaußenmaß 7
8 6 7 2 1 5 4 3
Zargenaußenmaß 7a

Bekleidungsaußenmaß 8
OFF
Bekleidungsbreite

Türblattaußenmaße
Zargenmaße
(=Zargenbestellmaße)
Baurichtmaß Mauer- Türblatt Türblatt stumpf Zargen- lichtes Zargenaußenmaße Bekleidungsaußenmaß
nach öffnungs maß 1) gefälzt falzmaß Durchgangsmaß
DIN 18100 Bekleidungsbreite
(inklusive
(Futterbrett- rückseitiger 60 mm 80 mm 100 mm
außenmaß) Beschlagteile)
1 2 3 4 5 6 7 7a 8 8 8
625 635 610 584 591 567 612 625 711 751 791
750 760 735 709 716 692 737 750 836 876 916
Breite in mm 1000 1010 860 834 841 817 862 1000 1086 1001 1041
875
961
875
885
966
959
1166
1126
942
987
985
1125 1135 1110 1084 1091 1067 1112 1125 1211 1251 1291
1-flügelige Türen 1250 1260 1860 1209 1216 1842 2) 1237 1250 1336 1376 1416
1235
1192
1875
1854
1864
1954
1934
1847
1885
1868
1914
2000 2010 1985 1972 1979 1967 2) 1989 1993 2039 2059 2079
Höhe in mm 2125 2135 2110 2097 2104 2092 2) 2114 2118 2164 2184 2204
2243
2309
2222
2289
2260
2235
2329
2250
2217
2229
2239
2)
2375 2385 2360 2347 2354 2342 2) 2364 2368 2414 2434 2454
2500 2510 2485 2472 2479 2467 2) 2489 2493 2539 2559 2579
1) aufgrund der heute üblichen Beschlagtechnik bei Holzzargen hat es sich bewährt, die tatsächliche Maueröffnung etwa 10 bis 15 mm breiter zu erstellen als sich nach DIN 18100
ergäbe. Man vermeidet so in aller Regel eventuell notwendige Nachstemmarbeiten am Mauerwerk im Bereich der Zargenbeschläge. So sollte z.B. für eine Baurichtmaßbreite von
875 mm das tatsächliche Mauerloch für eine Holzumfassungszarge etwa 895 mm bis 900 mm breit sein!
2) Die rechnerische Bodenluft von 7 mm nach DIN 18101 wird häufig als zu hoch angesehen. Daher sind unsere Zargen in der Höhe 4 mm kleiner als in DIN 18101 vorgegeben, d.h.
der Luftspalt („Bodenluft“) zwischen Türunterkante und Zargenunterkante beträgt rechnerisch nur 4 mm. Da Zargen auf glatten Böden gegen aufsteigende Wischfeuchte versiegelt
werden müssen, sind die Zargen bauseits ca. 2-3 mm zu unterfüttern, um eine dauerhafte elastische Fugenabdichtung zu bekommen. So kann auch bei unterfütterten Zargen die
rechnerische Bodenluft nach DIN 18101 von 7 mm eingehalten werden.
