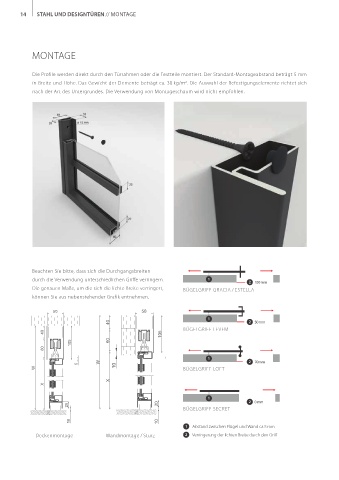

14    STAHL UND DESIGNTÜREN // MONTAGE







            MONTAGE



            Die Profile werden direkt durch den Türrahmen oder die Festteile montiert. Der Standard-Montageabstand beträgt 5 mm
            in Breite und Höhe. Das Gewicht der Elemente beträgt ca. 30 kg/m . Die Auswahl der Befestigungselemente richtet sich
                                                                  2
            nach der Art des Untergrundes. Die Verwendung von Montageschaum wird nicht empfohlen.

































                                             ściana                             sufit

               sufit
 ściana     Beachten Sie bitte, dass sich die Durchgangsbreiten           1     profil 40x50
                                             profil 40x50
            durch die Verwendung unterschiedlichen Griffe verringern.
                                                                                        2 100 mm
                                                                                blenda 105
                                             blenda 105
            Die genauen Maße, um die sich die lichte Breite verringert,   BÜGELGRIFF GRACIA / ESTELLA
               profil 40x50
 profil 40x50  können Sie aus nebenstehender Grafik entnehmen.
 blenda 105    blenda 105                                                             50
                    50                             50
                                                                          1
 50                                    40                                         40    2 50 mm
                                                                 BÜGELGRIFF LEVEM
 40             40                                        105                                105
 105                      105          60                                         60
 60             60
                                                            5             1          8x5  8x3  5
                                                  8x5
                                                   8x3
                                    W                                         W         2 70mm
 5                          5             10
 8x5
 8x3
                   8x5
                    8x3
 W           W                                                   BÜGELGRIFF LOFT
 10
                                       X                                          X
 X              X
                                                                          1             2 0 mm
 20                      20                             20                                 20
                                                                 BÜGELGRIFF SECRET
 10                       10                            10                                  10
                                                                  1  Abstand zwischen Flügel und Wand ca.5 mm
              Deckenmontage           Wandmontage / Sturz         2  Verringerung der lichten Breite durch den Griff
