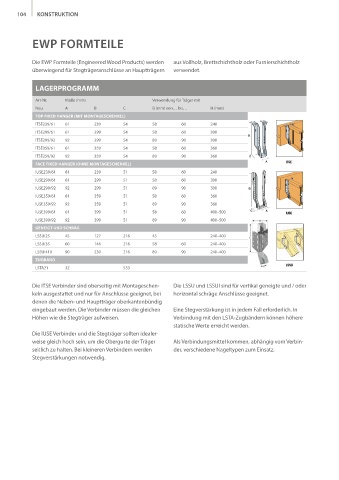

104 KONSTRUKTION

EWP FORMTEILE

Die EWP Formteile (Engineered Wood Products) werden aus Vollholz, Brettschichtholz oder Furnierschichtholz
überwiegend für Stegträgeranschlüsse an Hauptträgern verwendet.

LAGERPROGRAMM

Art-Nr. Maße (mm) Verwendung für Träger mit
Neu A B C B (mm) von… bis… H (mm)
TOP FIXED HANGER (MIT MONTAGESCHENKEL)
ITSE239/61 61 239 54 58 60 240
ITSE299/61 61 299 54 58 60 300
ITSE299/92 92 299 54 89 90 300
ITSE359/61 61 359 54 58 60 360
ITSE259/92 92 359 54 89 90 360
FACE FIXED HANGER (OHNE MONTAGESCHENKEL)
IUSE239/61 61 239 51 58 60 240
IUSE299/61 61 299 51 58 60 300
IUSE299/92 92 299 51 89 90 300
IUSE359/61 61 359 51 58 60 360
IUSE359/92 92 359 51 89 90 360
IUSE399/61 61 399 51 58 60 400–500
IUSE399/92 92 399 51 89 90 400–500
GENEIGT UND SCHRÄG
LSSUI25 45 127 216 45 240–400
LSSUI35 60 146 216 58 60 240–400
LSSUI410 90 230 216 89 90 240–400
ZUGBAND
LSTA21 32 533

Die ITSE Verbinder sind oberseitig mit Montageschen- Die LSSU und LSSUI sind für vertikal geneigte und / oder
keln ausgestattet und nur für Anschlüsse geeignet, bei horizontal schräge Anschlüsse geeignet.
denen die Neben- und Hauptträger oberkantenbündig
eingebaut werden. Die Verbinder müssen die gleichen Eine Stegverstärkung ist in jedem Fall erforderlich. In
Höhen wie die Stegträger aufweisen. Verbindung mit den LSTA-Zugbändern können höhere
statische Werte erreicht werden.
Die IUSE Verbinder und die Stegträger sollten idealer-
weise gleich hoch sein, um die Obergurte der Träger Als Verbindungsmittel kommen, abhängig vom Verbin-
seitlich zu halten. Bei kleineren Verbindern werden der, verschiedene Nageltypen zum Einsatz.
Stegverstärkungen notwendig.
