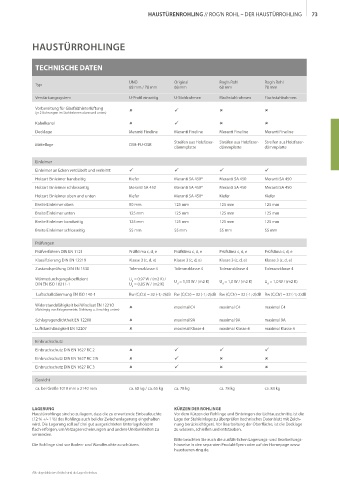

HAUSTÜRENROHLING // ROG'N ROHL – DER HAUSTÜRROHLING 73

HAUSTÜRROHLINGE

TECHNISCHE DATEN

UNO Original Rog’n Rohl Rog’n Rohl
Typ
68 mm / 78 mm 68 mm 68 mm 78 mm
Verstärkungssystem U-Profil einseitig U-Stahlrahmen Flachstahlrahmen Flachstahlrahmen
Vorbereitung für Glasfalzhinterlüftung    
(je 2 Bohrungen im Stahlrahmen oben und unten)
Kabelkanal    
Decklage Meranti Fineline Meranti Fineline Meranti Fineline Meranti Fineline
Streifen aus Holzfaser- Streifen aus Holzfaser- Streifen aus Holzfaser-
Mittellage OSB-PU-OSB
dämmplatte dämmplatte dämmplatte

Einleimer
Einleimer an Ecken verdübelt und verleimt    
Holzart Einleimer bandseitig Kiefer Meranti SA 450* Meranti SA 450 Meranti SA 450
Holzart Einleimer schlossseitig Meranti SA 450 Meranti SA 450* Meranti SA 450 Meranti SA 450
Holzart Einleimer oben und unten Kiefer Meranti SA 450* Kiefer Kiefer
Breite Einleimer oben 80 mm 125 mm 125 mm 125 mm
Breite Einleimer unten 125 mm 125 mm 125 mm 125 mm
Breite Einleimer bandseitig 125 mm 125 mm 125 mm 125 mm
Breite Einleimer schlosseitig 55 mm 55 mm 55 mm 55 mm

Prüfungen
Prüfverfahren DIN EN 1121 Prüfklima c, d, e Prüfklima c, d, e Prüfklima c, d, e Prüfklima c, d, e
Klassifizierung DIN EN 12219 Klasse 3 (c, d, e) Klasse 3 (c, d, e) Klasse 3 (c, d, e) Klasse 3 (c, d, e)
Zustandsprüfung DIN EN 1530 Toleranzklasse 4 Toleranzklasse 4 Toleranzklasse 4 Toleranzklasse 4

Wärmedurchgangskoeffizient U = 0,97 W / (m2 K) / U = 1,15 W / (m2 K) U = 1,0 W / (m2 K) U = 1,0 W / (m2 K)
d
DIN EN ISO 10211-1 U = 0,85 W / (m2 K) d d d
d
Luftschalldämmung EN ISO 140-1 Rw (C;Ctr) = 32 (-1;-2)dB Rw (C;Ctr) = 32 (-1;-2)dB Rw (C;Ctr) = 32 (-1;-2)dB Rw (C;Ctr) = 32 (-1;-2)dB
Widerstandsfähigkeit bei Windlast EN 1221O  maximal C4 maximal C4 maximal C4
(Abhängig von Falzgeometrie, Dichtung u. Anschlag unten)

Schlagregendichtheit EN 12208  maximal 9A maximal 9A maximal 9A
Luftdurchlässigkeit EN 12207  maximal Klasse 4 maximal Klasse 4 maximal Klasse 4
Einbruchschutz
Einbruchschutz DIN EN 1627 RC 2    
Einbruchschutz DIN EN 1627 RC 2 N    
Einbruchschutz DIN EN 1627 RC 3    

Gewicht
ca. bei Größe 1010 mm x 2140 mm ca. 60 kg / ca. 65 kg ca. 78 kg ca. 78 kg ca. 83 kg

LAGERUNG KÜRZEN DER ROHLINGE
Haustürrohlinge sind so zu lagern, dass die zu erwartende Einbaufeuchte Vor dem Kürzen der Rohlinge und Einbringen der Lichtausschnitte, ist die
(12 % +/- 1 %) des Rohlings auch bei der Zwischenlagerung eingehalten Lage der Stahleinlage zu überprüfen (technisches Datenblatt mit Zeich-
wird. Die Lagerung soll auf drei gut ausgerichteten Unterlagshölzern nung berücksichtigen). Vor Bearbeitung der Oberfläche, ist die Decklage
flach erfolgen, um Verzugserscheinungen und andere Unebenheiten zu zu wässern, schleifen und entstauben.
vermeiden.
Bitte beachten Sie auch die ausführlichen Lagerungs- und Bearbeitungs-
Die Rohlinge sind vor Boden- und Wandfeuchte zu schützen. hinweise in den separaten Produktflyern oder auf der Homepage www.
haustueren-ring.de.

Alle abgebildeten Artikel sind ab Lager lieferbar.
