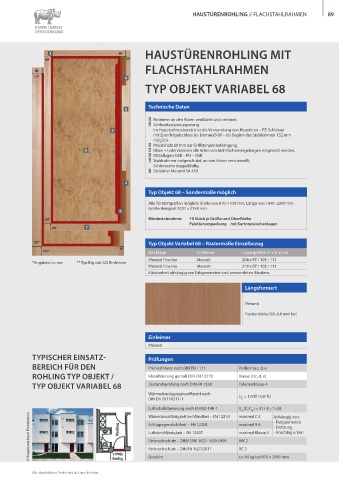

Page 89 - Fensterholz von Roggemann
P. 89
HAUSTÜRENROHLING // FLACHSTAHLRAHMEN 89
HAUSTÜRENROHLING MIT
FLACHSTAHLRAHMEN
TYP OBJEKT VARIABEL 68
Technische Daten
1 Einleimer an den Ecken verdübelt und verleimt.
2 Schlosskastenaussparung
Im Hauptschlossbereich ist die Verwendung von Haustüren – PZ-Schlösser
mit Sperrbügelschloss bis Dornmaß 80 – bis Beginn des Stahlrahmen 132 mm
möglich.
3 Massivholz 60 mm zur Griffstangenbefestigung.
4 Oben + unten können alle Arten von Mehrfachverriegelungen eingesetzt werden.
5 Mittellagen OSB – PU – OSB
6 Stahlrahmen rostgeschützt, an den Ecken verschweißt,
Schlossseite doppelläufig.
7 Einleimer Meranti SA 450
Typ Objekt 68 – Sondermaße möglich
Alle Türblattgrößen möglich: Breite von 810–1130 mm, Länge von 1840–2240 mm
Größenbeispiel: 1037 x 2154 mm
Mindestabnahme: 10 Stück je Größe und Oberfläche
Palettenverpackung mit Kartonzwischenlagen
Typ Objekt Variabel 68 – Rastermaße Einzelbezug
Decklage Einleimer Lagergrößen H x B in cm
Meranti Fineline Meranti 204 x 97 / 105 / 111
*Angaben in mm ** Typ Big mit 125 Einleimer
Meranti Fineline Meranti 214 x 97 / 105 / 111
Kürzbarkeit abhängig von Falzgeometrie und verwendeten Bändern.
Längsfurniert
Meranti
Furnierstärke 0,8–0,6 mm bei
Einleimer
Meranti
TYPISCHER EINSATZ- Prüfungen
BEREICH FÜR DEN Prüfverfahren nach DIN EN 1121 Prüfklima c, d, e
ROHLING TYP OBJEKT / Klassifizierung gemäß DIN EN 12219 Klasse 3 (c, d, e)
TYP OBJEKT VARIABEL 68 Zustandsprüfung nach DIN EN 1530 Toleranzklasse 4
Wärmedurchgangskoeffizient nach U = 1,0 W / (m K)
2
DIN EN ISO 10211-1 d
Luftschalldämmung nach EN ISO 140-1 R (C; C ) = 32 (-0 ;-1) dB
w
tr
© Bundesverband Porenbeton Schlagregendichtheit – EN 12208 maximal 9 A - Dichtung
maximal C 4
Widerstandsfähigkeit bei Windlast – EN 12210
Abhängig von:
- Falzgeometrie
- Anschlag unten
maximal Klasse 4
Luftdurchlässigkeit – EN 12207
WK 2
Einbruchschutz – DINV ENV 1627-1630:1999
Einbruchschutz – DIN EN 1627:2011
RC 2
Alle abgebildeten Artikel sind ab Lager lieferbar. Gewicht ca. 64 kg bei 970 x 2040 mm
