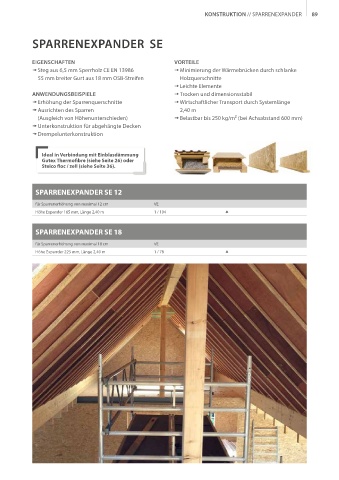

KONSTRUKTION // SPARRENEXPANDER 89
SPARRENEXPANDER SE
EIGENSCHAFTEN VORTEILE
t Steg aus 6,5 mm Sperrholz CE EN 13986 t Minimierung der Wärmebrücken durch schlanke
55 mm breiter Gurt aus 18 mm OSB-Streifen Holzquerschnitte
t Leichte Elemente
ANWENDUNGSBEISPIELE t Trocken und dimensionsstabil
t Erhöhung der Sparrenquerschnitte t Wirtschaftlicher Transport durch Systemlänge
t Ausrichten des Sparren 2,40 m
(Ausgleich von Höhenunterschieden) t Belastbar bis 250 kg/m² (bei Achsabstand 600 mm)
t Unterkonstruktion für abgehängte Decken
t Drempelunterkonstruktion
Ideal in Verbindung mit Einblasdämmung
Gutex Thermofibre (siehe Seite 26) oder
Steico floc / zell (siehe Seite 36).
SPARRENEXPANDER SE 12
für Sparrenerhöhung von maximal 12 cm VE
Höhe Expander 165 mm, Länge 2,40 m 1 / 104
SPARRENEXPANDER SE 18
für Sparrenerhöhung von maximal 18 cm VE
Höhe Expander 225 mm, Länge 2,40 m 1 / 78
