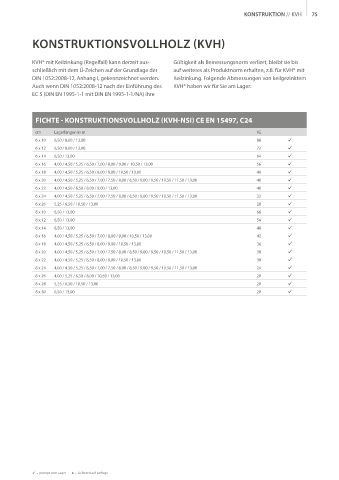

Page 75 - Holzbau und Fassade von Roggemann Ellerbek

KONSTRUKTION // KVH 75

KONSTRUKTIONSVOLLHOLZ (KVH)

KVH® mit Keilzinkung (Regelfall) kann derzeit aus- Gültigkeit als Bemessungsnorm verliert, bleibt sie bis
schließlich mit dem Ü-Zeichen auf der Grundlage der auf weiteres als Produktnorm erhalten, z.B. für KVH® mit
DIN 1052:2008-12, Anhang I, gekennzeichnet werden. Keilzinkung. Folgende Abmessungen von keilgezinktem
Auch wenn DIN 1052:2008-12 nach der Einführung des KVH® haben wir für Sie am Lager:
EC 5 (DIN EN 1995-1-1 mit DIN EN 1995-1-1/NA) ihre

FICHTE - KONSTRUKTIONSVOLLHOLZ (KVH-NSI) CE EN 15497, C24

cm Lagerlängen in m VE
6 x 10 6,50 / 8,00 / 13,00 88 
6 x 12 6,50 / 8,00 / 13,00 72 
6 x 14 6,50 / 13,00 64 
6 x 16 4,00 / 4,50 / 5,25 / 6,50 / 7,00 / 8,00 / 9,00 / 10,50 / 13,00 56 
6 x 18 4,00 / 4,50 / 5,25 / 6,50 / 8,00 / 9,00 / 10,50 / 13,00 48 
6 x 20 4,00 / 4,50 / 5,25 / 6,50 / 7,00 / 7,50 / 8,00 / 8,50 / 9,00 / 9,50 / 10,50 / 11,50 / 13,00 40 
6 x 22 4,00 / 4,50 / 6,50 / 8,00 / 9,00 / 13,00 40 
6 x 24 4,00 / 4,50 / 5,25 / 6,50 / 7,00 / 7,50 / 8,00 / 8,50 / 9,00 / 9,50 / 10,50 / 11,50 / 13,00 32 
6 x 26 5,25 / 6,50 / 10,50 / 13,00 28 
8 x 10 6,50 / 13,00 66 
8 x 12 6,50 / 13,00 54 
8 x 14 6,50 / 13,00 48 
8 x 16 4,00 / 4,50 / 5,25 / 6,50 / 7,00 / 8,00 / 9,00 / 10,50 / 13,00 42 
8 x 18 4,00 / 4,50 / 5,25 / 6,50 / 8,00 / 9,00 / 10,50 / 13,00 36 
8 x 20 4,00 / 4,50 / 5,25 / 6,50 / 7,00 / 7,50 / 8,00 / 8,50 / 9,00 / 9,50 / 10,50 / 11,50 / 13,00 30 
8 x 22 4,00 / 4,50 / 5,25 / 6,50 / 8,00 / 9,00 / 10,50 / 13,00 30 
8 x 24 4,00 / 4,50 / 5,25 / 6,50 / 7,00 / 7,50 / 8,00 / 8,50 / 9,00 / 9,50 / 10,50 / 11,50 / 13,00 24 
8 x 26 4,00 / 5,25 / 6,50 / 8,00 / 10,50 / 13,00 20 
8 x 28 5,25 / 6,50 / 10,50 / 13,00 20 
8 x 30 6,50 / 13,00 20 

 = prompt vom Lager .  = Lieferzeit auf Anfrage
