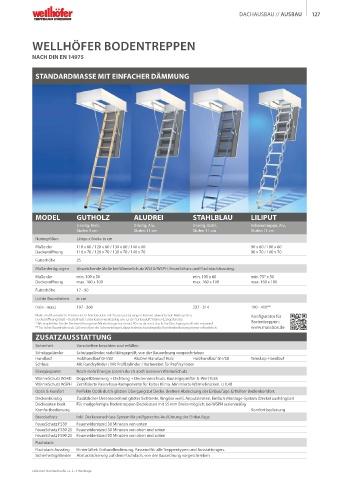

Page 127 - Holzbau der Katalog 2026/2027 von Roggemann Bremen

DACHAUSBAU // AUSBAU 127

WELLHÖFER BODENTREPPEN

NACH DIN EN 14975

STANDARDMASSE MIT EINFACHER DÄMMUNG

MODEL GUTHOLZ ALUDREI STAHLBLAU LILIPUT
3-teilig, Holz, 3-teilig, Alu, 3-teilig, Stahl, Scherentreppe, Alu,
Stufen 9 cm Stufen 11 cm Stufen 11 cm Stufen 11 cm
Normgrößen Länge x Breite in cm
Maße der 110 x 60 / 120 x 60 / 130 x 60 / 140 x 60 90 x 60 / 100 x 60
Deckenöffnung 110 x 70 / 120 x 70 / 130 x 70 / 140 x 70 90 x 70 / 100 x 70
Futterhöhe 25
Maßanfertigungen Abweichende Maße bei WärmeSchutz WS4D/WSPH, FeuerSchutz und FlachdachAusstieg.
Maße der min. 100 x 50 min. 105 x 60 min. 75* x 50
Deckenöffnung max. 160 x 100 max. 160 x 100 max. 160 x 100
Futterhöhe 17 - 90
Lichte Raumhöhen in cm
(min - max.) 197 - 360 237 - 314 190 - 410**
Maße sind Baumaße in Zentimeter. In Kombination mit Zusatzausstattungen können abweichende Maße gelten. Konfigurator für
Deckenöffnungsmaß = Bestellmaß. Futterkasten werksseitig um 1,5 cm "Einbauluft" kleiner (Länge/Breite).
* Wir empfehlen für die Deckenöffnung eine Mindestlänge von mind. 90 cm, da sonst das lichte Durchgangsmaß sehr eng wird! Bodentreppen:
** Für lichte Raumhöhen ab 320 cm ist bei der Scherentreppe Liliput technisch bedingt die Komfortbedienung immer erforderlich. www.massbox.de
ZUSATZAUSSTATTUNG
Sicherheit Vorschriften beachten und erfüllen
Schutzgeländer Schutzgeländer, stabilitätsgeprüft, von der Bauordnung vorgeschrieben
Handlauf Holzhandlauf GH/SB AluDrei-Handlauf Holz Holzhandlauf GH/SB Teleskop-Handlauf
Schloss Mit Rundzylinder / Mit Profilzylinder / Vorbereitet für Profilzylinder
Energiesparen Noch mehr Energie sparen durch noch besseren WärmeSchutz
WärmeSchutz WS4D DoppelDämmung + Dichtung + Deckenanschluss. Bauteilgeprüfter U-Wert 0,58
WärmeSchutz WSPH Zertifizierte Passivhaus-Komponente für kaltes Klima. Minimierte Wärmebrücken. U 0,48
Optik & Komfort Perfekte Optik durch glatten Übergang zur Decke. Breitere Abdeckung der Einbaufuge. Erhöhter Bedienkomfort.
Deckenbündig Zusätzlicher Unterdeckel mit glatter Sichtseite, Ringöse weiß, Anputzleisten, Einfach-Montage-System (Deckel aushängbar)
Deckleisten breit Für maßgefertigte Bodentreppen Deckleisten mit 55 mm Breite möglich; bei WSPH serienmäßig
Komfortbedienung Komfortbedienung
Brandschutz Inkl. Deckenanschluss-System für prüfgerechte Ausführung der Einbaufuge
FeuerSchutz FS30 Feuerwiderstand 30 Minuten von unten
FeuerSchutz FS30 2S Feuerwiderstand 30 Minuten von oben und unten
FeuerSchutz FS90 2S Feuerwiderstand 90 Minuten von oben und unten
Flachdach
Flachdach Ausstieg Hinterlüftet. Einhandbedienung. Passend für alle Treppentypen und Ausstattungen.
Sicherheitsgeländer Absturzsicherung auf dem Flachdach, von der Bauordnung vorgeschrieben

Lieferzeit Standardmaße ca. 2 – 4 Werktage
